大型灌區是我國重要的商品糧、棉、油生產基地,是國家糧食安全和用水安全的重要保障,是農村經濟社會發展和生態環境保護的重要基礎設施。目前,大型灌區灌溉用水量在1100億m³左右,灌溉畝均水量約422m³。據2022年最新統計數據,全國大型灌區農業灌溉用水量約為1140.7億m³,實際灌溉面積為25792萬畝,耕地灌溉畝均用水量為442m³,農田灌溉水有效利用系數為0.536。
1998年,國家啟動實施大型灌區續建配套與節水改造,有434處灌區列入《全國大型灌區續建配套與節水改造規劃》。截至2019年底,434處灌區累計安排骨干工程改造總投資1441億元，其中中央預算內投資959億元，用于持續推進以節水為中心的灌區骨干灌排工程配套改造，完善用水計量設施，深化灌區管理體制改革和推進灌區水價綜合改革。
雖然大型灌區續建配套與節水改造工程普遍提高了灌排工程安全性能和灌區輸配水效率、農業綜合生產能力明顯提高，種植結構調整加快、灌區節水效益，灌溉用水效率大幅提升，灌區管理體制改革不斷深化，“兩費”得到落實。
但是，我國大型灌區仍存在灌排設施老化失修病危、水資源供需矛盾突出用水效率不高、灌區生態環境亟待改善、灌區信息化建設滯后、灌區管理能力和服務水平不高等突出短板和薄弱環節。
問題一：灌排設施仍存在突出短板和薄弱環節
目前，已有設施老化失修，病險、“卡脖子”等骨干工程問題突出，大型灌區骨干工程中有60%的渠道、30%的渠系建筑物和70%的排水溝沒有得到系統的改造，骨干工程的完好率約為65%。已實施配套改造的灌區，主要是對病險、“卡脖子”，等骨干工程進行配套改造，有效灌溉面積僅達到設計的88%，與高質量發展要求，相比仍有一定差距。
問題二：灌區功能拓展，水資源供需矛盾突出，用水效率不高
多數大型灌區已從單一的灌溉供水功能逐步拓展為灌溉、城鄉生活、工業、生態等多功能供水，承擔著更多的供水重任，但大型灌區灌溉水利用系數僅為0.505，用水方式仍較為粗放，水資源節約集約利用水平還不高。
問題三：灌區生態環境亟待改善
灌溉是用水大戶、用地大戶，長期以來形成的重建設、輕保護發展方式，使得水資源短缺地區、生態環境脆弱地區的灌區生態環境不斷惡化，部分地區長期大量使用化肥、農藥、農膜等造成的環境污染仍未得到有效控制。
問題四：灌區信息化建設滯后
灌區信息化起步晚、標準低，只有部分灌區不同程度開展了信息化建設。建設的投資規模及應用程度還較低，尚不能很好地適應新時期灌區調度、工程及用水等管理需求，與現代農業發展要求相比仍有一定差距。用水計量設施缺乏，目前干支渠道量測水設施安裝率只有70%，斗口量測水設施安裝率僅為36%。
問題五：灌區管理能力和服務水平仍待提高
大型灌區已基本完成管理體制改革，但改革配套政策措施落實情況差異較大，目前灌區“兩費”(公益性人員基本支出和公益性工程維修養護經費)綜合落實率僅為65%、部分灌區“兩費”持續得不到落實。農業水價綜合改革不到位，農業灌溉執行水價不足運行成本水價的一半，水價調整難、長期維持低水平，農業水費收取率不足70%。
因此， 為持續提升農業灌溉用水效率和糧食綜合生產能力，確保國家糧食安全，水利部、國家發改委近日正式印發了《“十四五”重大農業節水供水工程實施方案》，從現有459處大型灌區中擇優遴選出124處灌區及以后要新建的70座大型灌區(規劃灌溉總面積5504萬畝)、584座中型灌區(規劃灌溉總面積2684萬畝，其中重點灌區203座，規劃灌溉總面積1770萬畝)進行現代化建設，全國大型灌區總量將達到529座。主要工作目標為：灌溉保證率達到設計以上水平，骨干灌排設施完好率達到90%以上，“兩費”(公益性人員基本支出和公益性工程維修養護經費財政補助，下同)落實率達到95%以上，灌溉水利用系數達到0.55以上，灌區信息化覆蓋率達到80%以上
大型灌區現代化是一個逐步發展、不斷成熟、全面實現的過程。根據國家現代化和水利現代化發展要求，灌區現代化的內涵可以概括為：用人與自然和諧相處、全面系統的現代理念指導灌區建設，用先進技術、先進工藝、先進設備打造灌區工程設施，用現代科技引領灌區發展，用現代管理制度、良性管理機制完善灌區管理，建立公平、可靠、靈活的供水服務和有效的防災減災體系，大幅度提高灌區水資源利用效率和農業綜合生產能力，為國家糧食安全、實施鄉村振興戰略和生態文明建設、實現農業現代化和國家現代化提供牢固基礎支撐。
國家“十四五”規劃綱要明確提出“構建智慧水利體系，以流域為單元提升水情測報和智能調度能力”。水利部高度重視智慧水利建設，將推進智慧水利建設作為推動新階段水利高質量發展的六條實施路徑之一，并將智慧水利作為新階段水利高質量發展的顯著標志。
為推進大型灌區現代化建設，貫徹落實水利部黨組關于智慧水利建設的有關決策部署，水利部決定開展數字孿生灌區先行先試工作。數字孿生灌區建設是智慧水利建設的重要內容，是提升灌區建設管理水平的有效手段?！?ldquo;十四五”重大農業節水供水工程實施方案》明確指出，要實現灌區管理和用水調度數字化、網絡化和智能化。2022年全國水利工作會議明確要求，打造一批現代化數字灌區。數字孿生灌區是以物理灌區為單元、時空數據為底座、數學模型為核心、水利知識為驅動，對物理灌區全要素和建設運行全過程進行數字映射、智能模擬、前瞻預演，與物理灌區同步仿真運行‘虛實交互、迭代優化，實現對物理灌區的實時監控、發現問題、優化調度的新型基礎設施。
數字孿生灌區先行先試項目作為新興技術應用在水利管理中的重要實踐，數字孿生技術本身及其在灌區的應用尚處于發展階段，雖然展示了巨大的潛力和優勢，但也面臨感知控制手段落后、數據采集與共享不足、模型預測精度較低、持續運維意識不強等挑戰和問題。

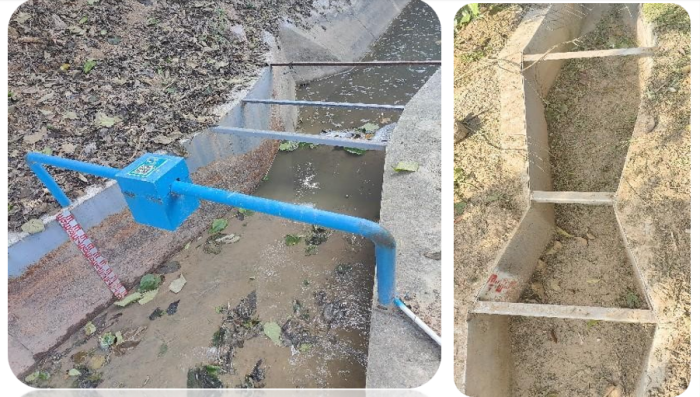

感知控制手段落后:感知設備不至少、計量方式傳統切精度低，不能實現遠程自動控制，放多少方水，完全依賴操作人員經驗，難以實時適量供水。
數據采集與共享不足：由于大型灌區管理面較廣，包括水庫、河道、管道、渠道、泵站、農田等場景，設備設施技術類型多，數據標準不統一、系統集成復雜度高，造成數據采集與共享不足。
模型預測精度較低：數字孿生模型的難以高度精確反映實體灌區的運行狀態，但模型的建立與校驗過程復雜，模型的精度與實用性可能受限于基礎數據的準確性和算法的優化程度。
持續運維意識不強：數字孿生灌區的有效運行依賴于持續的數據輸入和模型維護，許多項目只重視建設，忽略了對信息化的運營維護與持續更新，建設效益難以維系。
基于以上背景，研博數據以全面實現現代化灌區為目標導向，以《數字孿生灌區建設技術指南(試行)》為設計依據, 結合自身技術特點和實踐經驗，推出了具有研博特色的數字孿生灌區解決方案。該方案強調工業物聯網、人工智能、邊緣計算、數字孿生等新一代信息技術與灌區管理工作的融合，推進灌區數字化、監控自動化、調度智能化建設，提高灌區預報、預警、預演、預案能力，動態優化灌區水資源調度，充分發揮灌區綜合效益。
研博數據數字孿生灌區解決方案以水利部《數字孿生灌區建設技術指南》為指導，采用工業互聯網三層架構設計，以實現水資源精細化管理、水工程標準化管理、水灌溉科學化調度和水旱災害防御四方面目標。精細化水資源管理是指實現水量精準統計，水費計收透明、水權結余流轉和水量調度科學;水工程標準化管理是指對灌區水源工程和灌溉排水工程的運行、維護及安全管理等各個環節進行規范化、程序化和科學化的管理;水灌溉科學化調度是指為滿足用水總量和定額管理的調度需求，提供安全高效的引水、輸配水、退水全渠系在線聯合調度方案;水旱災害防御是強化灌區“四預”措施減輕或避免因水澇或干旱給農業生產和生態環境帶來的影響。
數字孿生灌區各組成部分建設內容如下：
1、構建立體化感知體系
在現有信息采集站的基礎上，進一步完善灌區水情、工情、農情、氣象等信息采集要素類型，加強人工采集點升級改造、 自動采集點建設和共享信息接入，形成系統化的監測站網絡，包括“水源—渠首-渠中-渠尾-支渠-田間退水-排水渠”全程水量監測站網，“取水-地下水-排水-用水”全程水質監測站網，“取水-提水-輸配水-灌溉”全程工情監測站網。同時，充分利用衛星遙感、無人機、視頻監控、手持終端等新型監測手段應用，建設空間更廣、頻率更高的巡查機制，實現灌區多維度多時空動態監測。
2、構建自動化控制體系
利用自動化控制裝備以及系統，基于控制專網、移動互聯網、運營商專線等通訊技術，對灌區內關鍵取水工程、泵站、閘門、閥門、機井等實現現地手動、遠程控制和自動化控制，減少人工操作工作量，提高調配水效率。
3、數據資源梳理
依據一河一檔、一工程一檔案、一渠一檔案、一設備一檔案的要求，按照“一數一源一責”的原則，通過調查表填報、現場座談、實地踏勘、資料收集等多種方式，開展數據匯聚、治理、運維工作，梳理灌區數據資源體系，涵蓋灌區基本信息、作物種植信息、產業結構、感知信息等，形成基礎數據、監測數據、業務數據、空間數據和外部共享數據等多種類數據統一集聚的灌區數據庫，同時實現與省、市之間的數據共享交換，打通農業農村、氣象、國土、電力、灌區鄉鎮數據壁壘。

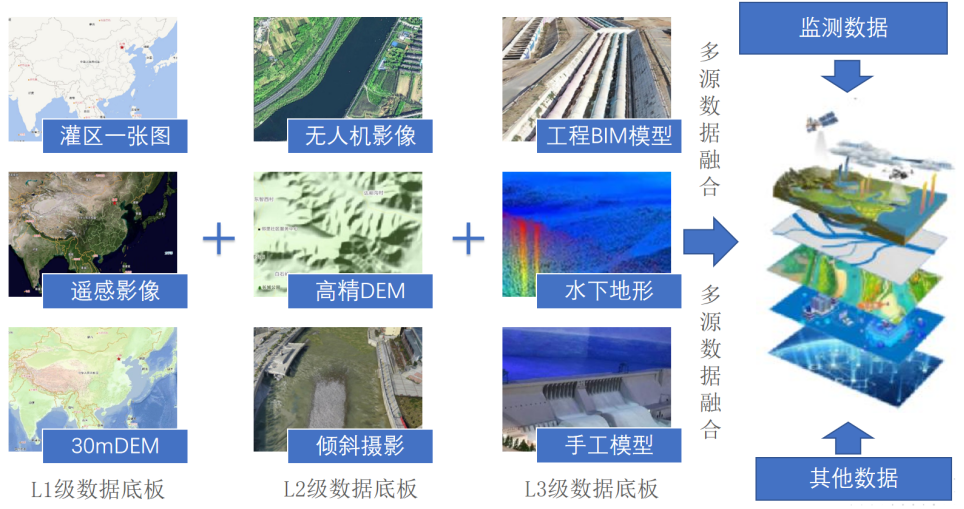

在水利部和水利廳共享的相關數據基礎上，建設L3級地理空間數據，運用高分衛星、無人機、圖片拍攝、水利工程設計圖、管網探測等手段，分別建設灌區L1,L2,L3級地理空間數據。主要包括數字正射影像圖、數字高程模型、傾斜攝影影像、激光點云、水下地形、建筑信息模型等數據。
4、建設數據引擎
采用研博工業物聯網平臺，建成灌區數據引擎，對梳理完成的數據資源，通過多元化采集、主體化匯集全部監測數據，匯集全域數據。研博工業物聯網平臺具備大規模、高可用、高并發、低時延設備接入能力，能夠向下實現海量的多源設備、異構系統數據采集、交互、傳輸、控制及應用，向上為模型平臺、知識平臺和業務應用提供數據服務，為技術人員、業務人員、管理人員提供行業場景化的數據服務。研博工業物聯網平臺涵蓋數據接入、設備管理、云邊協同、數據轉發等功能模塊，系統能夠消除數字孿生灌區建設過程中的數據采集和共享機制不健全問題，賦能灌區現代化建設。
5、建設灌區降雨預報模型
通過對接商業氣象服務機構，購買優于5km*5km分辨率未來15天逐小時降雨數據和極端天氣預警數據服務，準確的，高頻率更新的天氣預報可以幫助灌區優化灌溉時機，節水增效，提前預警暴雨、暴雪、干旱、冰雹等極端天氣。
6、建立來水預報模型
根據灌區實際情況，對灌區歷史降雨數據、上游來水指標、歷史上游來水量、水庫蓄水量、地下水位等進行水量匯總分析，實現對灌區可供水量的預測。來水預報模型建設內容包含河道取水?dāng)嗝?、水庫來水預報模型，模型須具備長、中、短多時間尺度來水預報能力，且適應缺資料或無資料地區的來水預報。
7、建立農業灌溉需水預測模型
用水分區計量模型構建是按照“灌區-鄉鎮-行政村”口徑，根據灌區種植結構，測算分析灌區水權指標、理論控制定額等。同時，匯總計算同灌季同片區不同年度農業灌溉用水總量及畝均水量，以兩者作為構建灌溉需水預測模型的依據，從而用于預測農作物需水量。
8、建設全渠聯合調度模型
灌區傳統輸輸配水控制方式以人工手動單閘操作為主，出水口水量控制不精準，干渠水位變化引起聯動導致過灌或欠灌，退水棄水造成水資源浪費。全渠聯合調度模型能夠基于最優控制理論的前饋反饋耦合控制算法，克服灌區傳統輸配水控制過程存在的強耦合性、大時滯性、多擾動性和不確定性四大難點，實現多個渠道/區段并行調度，多個輸配水計劃串行/并行執行，將多個管理所制定的不同時段的多個需配水計劃合并為全渠系當前的需配水計劃，并自動生成全渠系閘門調度方案，實現按需精準灌溉，提升灌溉用水效率。
9、建設梯級泵站聯合調度模型
梯級泵站聯合調度模型由泵組優化調度模型和梯級泵站揚程優化模型兩部分組成。泵組優化調度模型是在泵站確定的管路條件下，根據用戶輸入的目標流量或目標壓力，以滿足流量平衡和水泵運行健康狀態約束為前提，尋找可高效率運行的水泵運行組合，使得泵站的總運行能耗最小。梯級泵站揚程優化模型在考慮水頭損失的基礎上可以得到總揚程在梯級泵站之間的最優分布，使得梯級泵站總效率最大。
10、建設智能識別模型
需要建立的智能識別模型主要包括遙感識別模型、視頻識別模型和語音識別模型3類。遙感識別模型包括作物種植結構監測、作物長勢監測、旱情監測、灌溉面積提取、水利工程形變監測等;視覺識別包括農作物病害識別、作物長勢識別、周界入侵檢測、人員下水識別、水面漂浮物識別、自動水尺識別等場景。

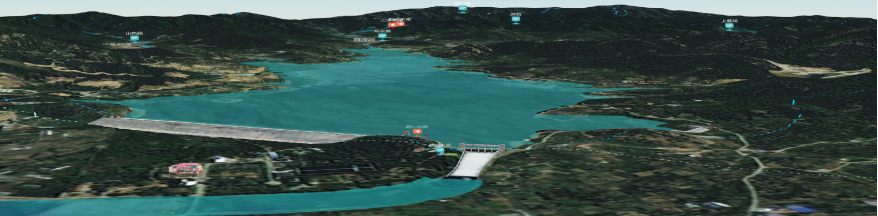

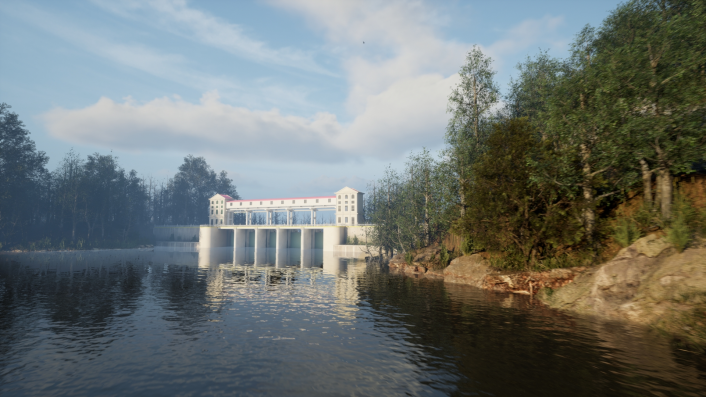

11、建設可視化模型
基于L2和L3數據，通過用三維建模工具，建設自然背景、流場動態、水利工程、水利機電設備等4類可視化模型，為在業務應用中真實展現灌區業務場景提供支撐。
12、建設模擬仿真引擎
針對基礎數據、空間數據、業務數據、BIM模型等可視化數據，采用 “GIS+游戲引擎”融合高性能數字孿生仿真引擎，在滿足GIS高精度空間分析的同事，實現游戲級別高保真渲染與仿真，為流域數字孿生虛實映射、高保真模擬仿真提供有力支撐和強力驅動，為可視化模型提供模擬仿真的能力。
13、建設業務智能應用體系

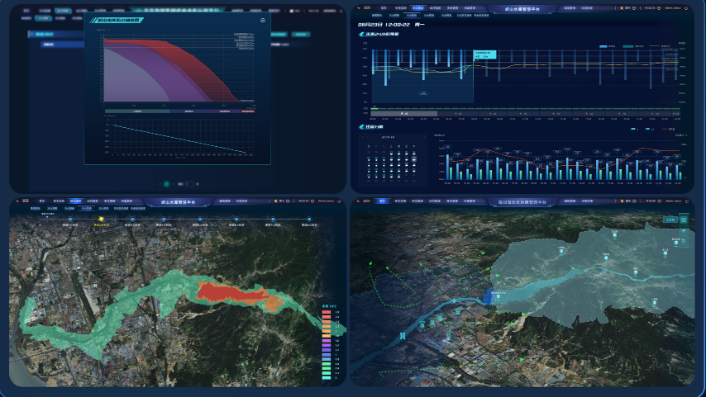

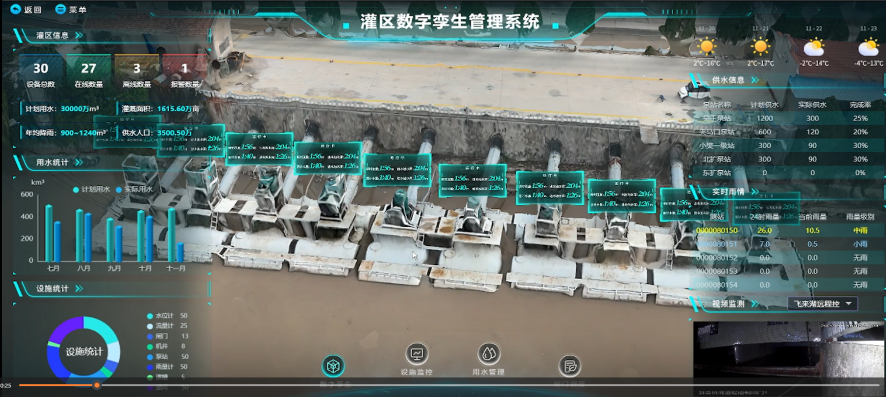

緊緊圍繞灌區灌溉管理、調度管理、計量管理、水費計收管理、提水安全運行管理、工程建設、水資源四預管理等相關科室急需的業務功能開展業務智能應用體系建設，以實現水資源精細化管理、水工程標準化管理、水灌溉科學化調度和水旱災害防御四方面目標。灌區業務智能應用體系包括水資源管理系統、量水與水量計收系統、微信小程序、智慧泵站加壓系統、水庫標準化管理系統、灌區灌溉管理系統、灌區在線智慧調度系統、水旱災害防御系統和移動APP。
