研博數字孿生流域解決方案以水利部《數字孿生流域建設技術大綱》為指導,采用工業互聯網三層架構設計,以實現水旱災害防御和最嚴格水資源管理兩方面目標。流域防洪“四預”是指以流域為單元,完善四情監測體系,融合數字孿生成果,升級流域防洪預報、預警功能,基于洪水演進模型和知識平臺,增強重點區段洪水預演能力,從而支撐水工程聯合防災調度預案優選,提升水旱災害防御智能化決策支撐能力;水資源科學與調配是指在整合水資源總量、水權分配、取用水量、省界斷面監測以及經濟社會信息等數據基礎上,構建水資源管理調配數字化場景,基于水資源調配模型和知識平臺,增強水資源調配決策預演能力,提升水資源監管能力和支撐最嚴格水資源管理。
數字孿生流域各組成部分建設內容如下
1、完善新型水利監測網
按照“整合已建、統籌在建、規范新建” 原則統籌規劃,充分利用衛星遙感、無人機、儀器儀表、視頻監控等物聯網感知技術,依托工業物聯網統一接入系統的數據采集與分發能力,實現流域各類涉水對象感知數據匯聚與遠程操控,實現流域“雨情、水情、險情、災情”多維度多時空動態監測。
2、構建多源融合的數據底板
數據底板由數據資源、感知數據引擎、空間數據引擎和報表數據引擎組成,能夠匯聚水利信息網傳輸的各類數據,經處理后為模型平臺和知識平臺提供數據服務。
2.1、梳理完善數據資源
按照“誰主管、誰提供、誰負責”的原則,通過調查表填報、現場座談、實地踏勘、資料收集等多種方式,全面梳理收集到的基礎數據、監測數據、業務數據、空間數據和外部共享數據。 其中針對地理空間數據,將通過數據共享、衛星遙感和BIM建模等方式,實現全流域L1級,重點區段L2級,重點工程L3級數據采集要求,具體內容包括DEM、DOM、傾斜攝影、工程BIM模型等數據。
2.2、感知數據引擎
針對物聯感知數據、工業控制數據等各類在線監測數據,采用工業物聯網統一接入系統,消除數字孿生流域建設存在的監測數據難以統一化、規范化、持續化接入問題。工業物聯網統一接入系統是具備大規模、高可用、高并發、低時延設備接入能力的數據引擎,能夠向下實現海量的多源設備、異構系統數據采集、交互、傳輸、控制及應用,向上為模型平臺、知識平臺和業務應用提供感知數據服務。
2.3、空間數據引擎
針對數字高程、矢量要素、柵格、遙感影像等各類空間數據,采用GIS引擎, 按照行業標準OGC協議,結合空間數據庫,提供空間數據存儲和空間數據發布服務能力,向上為模型平臺、知識平臺和業務應用共享地理空間數據。
2.4、報表數據引擎
針對基礎數據、業務數據外部共享數據等各類數據,采用報表數據引擎,引擎支持文本數據源、關系型數據庫、非關系型數據庫等多源數據鏈接,自定義報表設計與制作,數據錄入、Excel導入等數據填報功能,支持為模型平臺、知識平臺和業務應用共享報表數據和報表服務。
3、構建通用化模型平臺
模型平臺利用數據底板成果,以水利專業模型分析物理流域的要素變化、活動規律和相互關系,通過智能識別模型提升水利感知能力,利用模擬仿真引擎模擬物理流域的運行狀態和發展趨勢,并將以上結果通過可視化模型動態呈現。
3.1、洪水預報模型

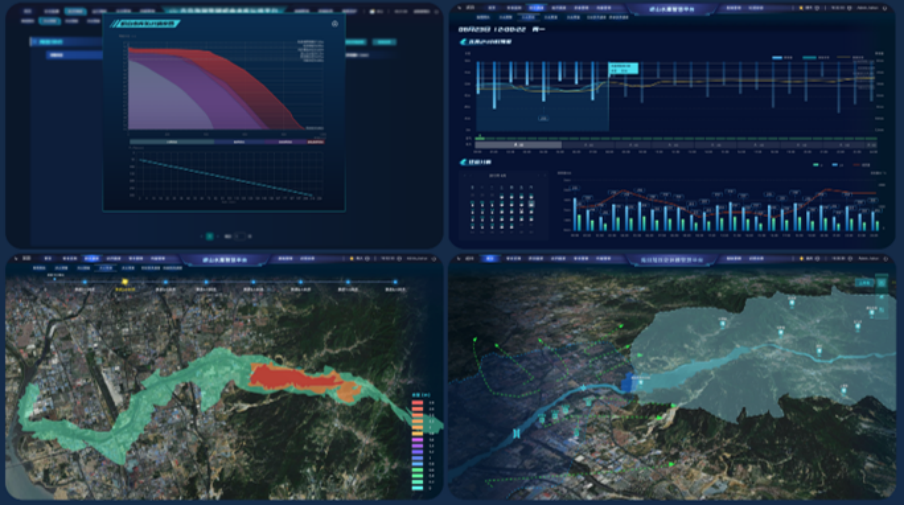

洪水預報模型接入水利部或氣象部門降水預報,基于水文預報模型、一二維耦合水動力模型、水庫調度模型和水工建筑調度模型,采用最新的SpringCloud微服務架構,以標準化接口,為流域防洪四預系統提供短期、中期和長期洪水預報信息,預報信息主要包括水位(流量)過程、水位(流量)及峰現時間,在流域形成“洪水預報-洪水預警-工程調度-調度預演-預案生成-動態模擬”的一體化防洪預報調度體系,實現數字化場景下的洪水模擬仿真和預演。
3.2、水資源模型
系統能夠以降雨預報、水文預報和歷史氣象信息,模擬流域水循環過程,可得到重要斷面、行政區和流域多時間尺度(年、月、日)的水資源動態評價成果,包括降水量、河川徑流量、蒸散發量、流入流出量、地表水資源量和水資源總量,建立來水預測模型;基于水循環過程、水源分布、用水戶分布等特征,實現“供、用、耗、排、再利用”全過程水量平衡模擬,建立需水預測模型?;谝?guī)則的全過程控制,建立多水源、多用戶之間的配置關系,實現對不同水源、不同用戶的層次化協調分配,解決區域之間、用水之間、水源之間的競爭問題,建立水資源調配模型。
3.3、可視化模型
利用數據底板成果,在全流域實現河流、湖泊、侵蝕溝、植被、建筑、道路等自然背景模型可視化構建;在全流域實現水庫、水閘、堤防、水電站、泵站、灌區、調水、淤地壩等水利工程模型可視化構建;在全流域實現水泵、啟閉機、閘門等水利機電設備可視化模型構建;在重點區段實現水流方向、流量變化等流程可視化模型構建,直觀反映流域洪水態勢及分洪過程。
3.4、模擬仿真引擎
針對基礎數據、空間數據、業務數據、BIM模型等可視化數據,采用 “GIS+游戲引擎”融合高性能數字孿生仿真引擎,在滿足GIS高精度空間分析的同事,實現游戲級別高保真渲染與仿真,為流域數字孿生虛實映射、高保真模擬仿真提供有力支撐和強力驅動,為防洪 “四預”、水資源調配等業務可視化模型提供模擬仿真的能力。
3.5、智能識別模型
根據流域防洪、水資源管理調配、數字河湖等業務應用需求,分別建設遙感識別模型和視覺識別模型。遙感識別模型包括水域范圍和“四亂”識別兩種模型,水域范圍識別是指可以識別出地表水的水域范圍、坐標、面積、寬度和長度等信息;“四亂”識別識別出河道“亂建、亂占、亂堆、亂采”等違規現象。視覺識別可以識別出堤岸崩塌檢測、人員下水識別、垃圾堆放識別、水域岸線亂建識別、河道漂浮物檢測、采砂識別等場景。
4、構建知識平臺
聚焦流域精細管理和精準調度的需求,通過深度學習和知識圖譜等技術,耦合水利對象關聯關系、調度方案、業務規則和專家經驗等知識,挖掘水利業務關鍵影響要素,結合物理過程構建單主題知識圖譜以及多主題耦合知識圖譜,針對不同水、雨、工、險情特征,驅動風險預警、調度方案的智能生成與自適應優化,形成對水利知識的統一管理,并建立自學習進化機制,實現決策的精準響應與快速迭代,為數據和模型調用提供智能內核。
5、構建水利“2+1”智能應用
5.1、流域防洪四預系統
系統能夠通過“四預”防洪體系的建設,實現業務全過程場景化模擬仿真,將“四預”過程和監管貫穿在業務流程中,提高流域水災害的防御能力。“預報”對洪水發展趨勢作出短期、中長期的定量或定性分析;“預警”通過制定水利災害風險閾值和指標,完善水利業務預警發布機制,及時把風險預警信息直達流域防御工作一線;“預演”針對不同情景目標,在數字孿生流域中進行水利工程調度方案模擬仿真預演,實時分析水利工作面臨的風險形勢,提出調度方案集;“預演”結合預演仿真,對預案集進行評估并推優,滾動調整水利工程運行、應急調度、人員防災避險等應對措施,精細化編制流域或區域水利工程調度預案、方案、計劃等,確保預案的科學性和可操作性。

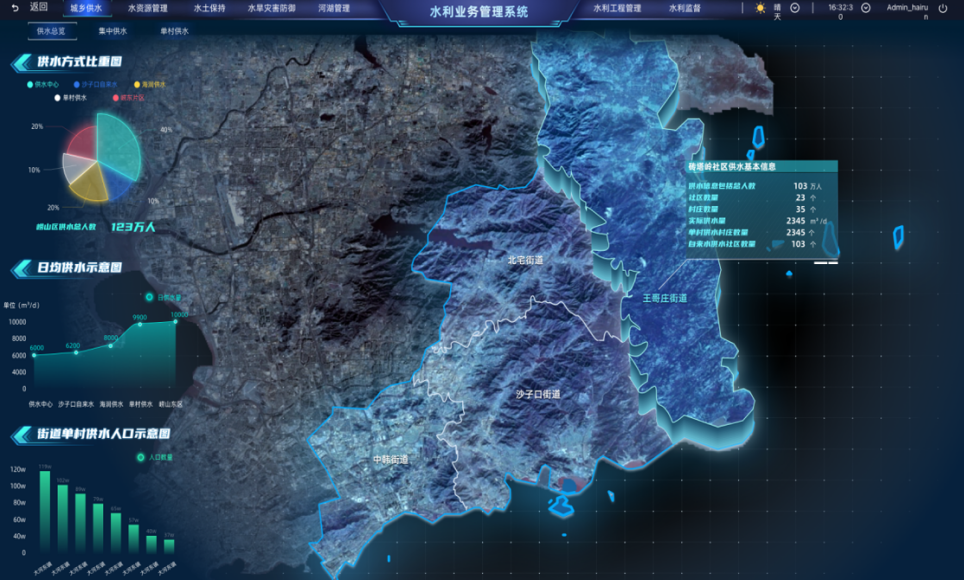

5.2、水資源管理與調配系統
圍繞水資源管理“預報、預警、預演、預案”業務需求,以“動態評判、精準模擬、場景推演、智慧 決策”為路徑,系統致力于完善以流域為單位、加強監控的手段、全面提高流域的水資源監管能力,為最嚴格水資源管理制度的實施提供有力的手段和支撐。“預報”掌握和預測水資源情況(數量與質量),為水資源開發利用提供基礎數據支撐;評估行業供用水、水質和水生態荷載狀態,識別風險并及時發出預警信號;“預演”結合管理需求對不同供需場景進行不同尺度仿真推演,掌握水資源工序態勢;“預案”綜合當前可用水資源數量(質量),以及水資源供需態勢的模擬演練結果,形成水資源調度機生態流量保障預案。
5.3、數字河湖管理系統
系統以數字孿生流域建設為帶動,致力于推動河湖長制“點、線、面”一體化管理。強化大數據、云計算、人工智能、邊緣計算、數字孿生等新一代信息技術與河湖長制工作的融合,保障河湖長責任落實,促進河湖管理由管到預轉變,使數字河湖賦能美麗幸福河湖,不斷提升河湖生態效益、社會效益、經濟效益。系統以流域水資源信息、氣象信息及衛星遙感、無人機、監控視頻信息為基礎,接入水質監測數據、水文氣象監測數據、排污口管理系統數據,實現數據的實時監測和采集,通過“遙感普查-無人機巡查-重點AI監控”相結合,建立一套河湖智能巡查管理模式,全面提升流域水環境管理能力和突發事件應急能力。
數字孿生流域平臺建設不僅應該推進防洪調度、水資源管理與調配、河湖管理等重點工作,還應該做好標準規范、信息安全、水利云、數據共享等運行維護工作。
標準規范
數字孿生流域建設是一項復雜的系統工程,標準規范體系是成功建設的重要保障,目前水利行業智慧水利標準建設處于先行先試階段,隨著數字孿生流域建設的推進,對標準規范需求會越來越迫切。應該以國家數字孿生流域技術大綱為指導,在系統性梳理行業信息化標準體系的基礎上,結合數字孿生流域先行先試建設成果,輸出數字孿生流域的標準制定的原則、方法及范圍,明確所包含的各類標準明細、建設策略,有效地指導數字孿生流域建設。
信息安全
根據國家網絡安全相關政策要求,遵循水利網絡安全頂層設計,建立和完善以縱深防御為基礎、監測預警為核心、應急響應為抓手的全要素信息安全技術體系,涵蓋管理制度、管理機構、管理人員在內的全方位信息安全管理體系,貫穿運營構架、威脅防護、安全監測、安全事件分析、安全應急響應處置、威脅預防的全過程閉環信息安全運營體系,全方位提升數字孿生流域建設的網絡安全保障能力。
水利云
可采用自建云,共享行業云和政務云等方式,構建水利云,建議采用超融合、虛擬化等技術架構,將傳統數據中心的計算、網絡、存儲、安全等資源進行深度融合,實現計算、存儲等資源按需彈性分配和軟件定義網絡,并滿足“四預”等重要業務場景的高性能算力需求。
數據共享
嚴格按照《政務信息資源共享管理辦法》等政策文件的要求,主動與大數據平臺(市信息資源共享交換平臺)對接,按照市大數據平臺提供的統一技術規范和接口,在項目驗收前,將該項目采集、使用和產生的所有數據庫表,在市大數據平臺上梳理好信息資源目錄,并將數據實時匯聚到大數據平臺。
