一、項目背景
為增加青島市客水調引能力，與引黃濟青工程構建“雙路雙庫”的客水供給格局，緩解青島市供水短缺問題，進行黃水東調承接工程的建設。
黃水東調承接工程分為主線，東線，南線，北線四條輸水管線，總長度117km，并設置2座加壓泵站，設計年運行逾200天，包含多個充放水周期。
周期性的充放水調度和長距離調水是本工程的兩大難點。傳統人工調度方式過度依賴工人經驗，無法滿足本工程復雜的調度需求。為提升項目運行和管理效率、增強處理突發事件的能力，提供科學調水決策依據，建設調度運行管理系統。
二、建設內容
本系統設置兩個信息展示平臺。門戶網站面向公眾展示項目相關公開信息;駕駛艙面向專業工作人員，展示各項業務數據。
系統主體從行政辦公、工程管理、運維管理和智慧調度四個維度進行建設。
行政辦公主要用于滿足工作人員日常辦公需求，包括綜合辦公、視頻會議子系統。
工程管理是在工程設計、施工階段，進行施工管理和多專業協同工作，包括BIM全過程管理、綜合地理信息子系統。
運維管理用于工程交付后的運行維護業務，具體包括：BIM運維、在線巡檢、管道防破壞、閥門井監測、水質監測、視頻安防、工業控制子系統。
智慧調度是本系統的亮點：根據實時工況與調度需求，利用水力模型進行計算，泵站機組執行調水方案。由人工調度向科學調度升級，在國內率先實現了長距離輸水管網在線智慧調度。
三、重點功能
水錘分析模型。通過水錘分析模型，對管線設計的合理性進行了驗證。
充放水調度模型。模擬不同工況下的設備運行狀態，推演管道的流量、壓力、管內空氣等關鍵參數;模擬充放水過程，計算充放水時間、判斷空氣閥設置是否合理，提出最優調水方案。
在線智慧調度。閥門突然開閉、機組突然啟停等情況，管道都可能產生水錘。融合IT和IoT技術，打通水力模型和工控系統的壁壘。系統根據實時工況與調度需求，綜合管網壓力、供需平衡、工程安全和節能降耗等因素，利用水力模型計算最優調度方案，由工業控制系統執行操作，對管線進行科學調度管理。
應急預案。通過模擬如泵站斷電、高位爆管等異常工況，提前制定應急預案和處理措施。

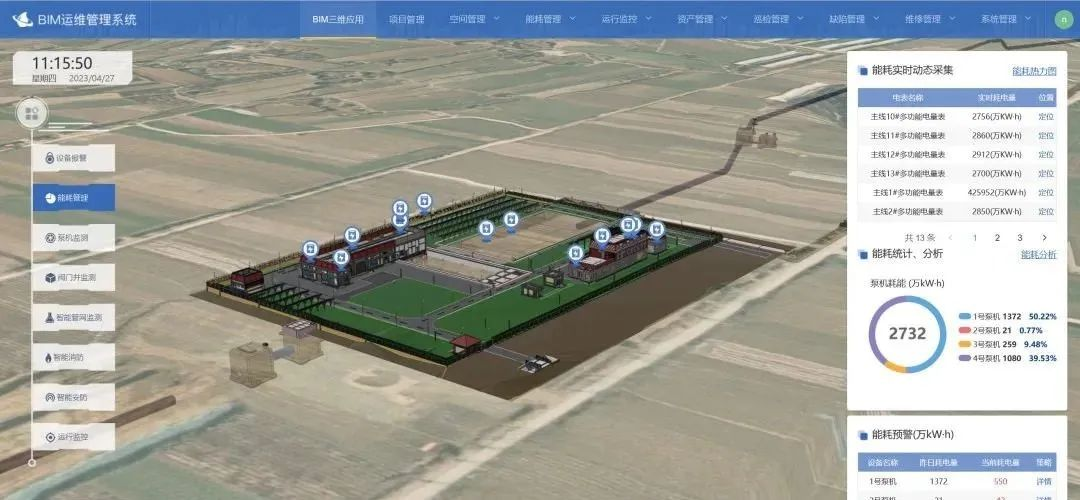

工程全生命周期數字化管理。在青島市首次應用BIM+GIS+IoT技術,構建了大場景水利工程數字孿生模型。對2座泵站、117公里管線、235個閥門井以及相關的設備設施構建高精度BIM模型，通過多專業協同管理平臺，實現了項目全生命周期管理。
無人機巡檢。通過無人機航拍，記錄項目各階段的實況影像，輔助工作人員遠程查看現場情況。
四、案例總結
調度運行管理系統的建設，有利于建立以信息化為手段的現代化管理，實現水利工程調度集中化、管理信息化、智慧化，為完成水利工程的實時監控、水資源的優化配置以及合理調度管理和科學管理奠定基礎，對保障青島市經濟高速、穩定、可持續發展具有重大的意義。
